浮箱拍门的结构介绍
- 2021-10-19-

        浮箱拍门是低扬程泵站必不可少的流出设施之一。根据GB / T 50265-97《泵站设计规范》,当单个泵在泵站中的流量小于8 ms / S(特别是轴流泵或带导向叶片的混流泵)时,直径为1.6 m或更小,可以选择集成的自由扇形门作为其出口。当单个泵的流量较大时,可以选择快速闸门和无两段式液压和机械控制翻板闸门。但是无论哪种类型的拍门,都面临着关门冲击力以及关门安全性和可靠性的问题。

        浮箱拍门最早于1980年代中期出现在湖北省黄岗市。后来在湖北和湖南的一些大型抽水站中使用,其直径为1.6米,曾经很流行。但是由于缺乏研究,因此尚未得到重视和推广。 1993年,武汉水利电力大学在规范,研究和总结的基础上对其进行了改进,并将其应用于湖泊。水闸泵站多年的运行经验表明,其效果良好,但研究还不够,其结构还需进一步优化和改进。

        浮箱拍门在球形壳门的基础上进行了改进。它吸收了球形外壳和浮动门的优点。结构轻巧,运行阻力小,冲击力小。根据常用的直径为2米的拍门,根据液压原理和刚体力学原理,包括其打开角度和关闭力,对拍门的动态特性进行了分析和研究。 DN2000球形浮箱拍门的最佳设计参数是通过门的时间和冲击力得出的。研究表明,这种拍门在水中比平的或平的拍门具有更小的浮重和更大的打开角度。可以有效防止流阻小,节约能源和动力。其次,它重量轻,转动惯量小,减小了关闭前门的角速度和冲击力。第三,因为门扇对于球体的应力条件得到改善,所以其弦长和刚度都很好。

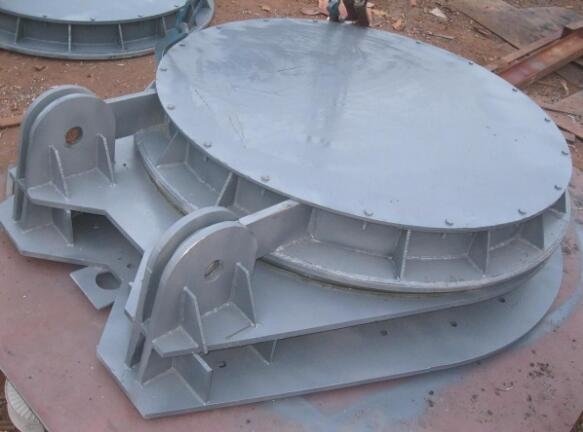

浮箱拍门
