你了解铸铁闸门多少?
- 2019-06-20 -

       作为水力闸门的铸铁闸门已广泛应用于水利工程,特别是农田灌溉工程。铸铁闸门具有良好的防腐性能,操作维护简单。它广泛用于中小型水利工程。螺旋式起重机通常用作铸铁闸门定型产品的支撑起重设备。本文讨论了小型铸铁闸门和螺旋式提升机的设计中应提出的提升力计算,螺杆稳定性等问题,以及如何确定最终设定。设备的技术性能和参数。必须根据闸门孔的大小,运行方式和水压来设计和制造铸铁闸门,如钢闸门和混凝土闸门,以计算强度,并根据工程条件和其他因素进行综合比较和选择。

        与钢闸门和混凝土闸门相比,铸铁闸门结构相对简单。它们由保水部件,支撑部件和附件组成。

        铸铁闸门配件包括吊耳,紧固斜轨和地脚螺栓。吊耳底座设置在闸板顶部,并与提升机的连杆连接。吊耳底座和小型铸铁闸门的闸板连接在一起,并通过铸件整体加工。较大尺寸铸铁闸门的吊耳底座通过铸造单独加工,并通过螺栓和浇口连接。吊耳底座的应力点靠近闸板重心的垂直线。楔块和摩擦原理适用于紧密封闭的斜铁。当闸门向下运行时,它在斜铁的作用下与闸门框架紧密连接。它由斜铁基和斜铁块组成。该材料通常与门框和门板相同。斜铁底座通过螺栓固定在加工的左,右垂直梁或上下横梁上。斜铁块分别固定在加工的闸板和斜铁基上,浇口孔高度小(H <1000)。当浇口的高度较大(H()1] 0mm)时,通过水孔在浇口的高度方向上设置两组或更多组紧固歪斜导轨,并且当浇口孔的宽度较大时,上横梁和下横梁上也设有收紧斜轨。组装时,确保门和门框紧密配合,斜铁基的每对闭合斜铁块和浇口的斜铁块很好地啮合。

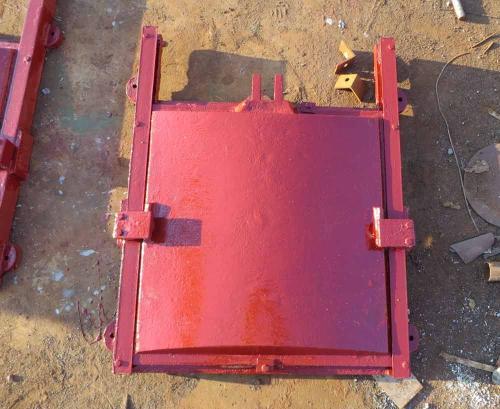

铸铁闸门
