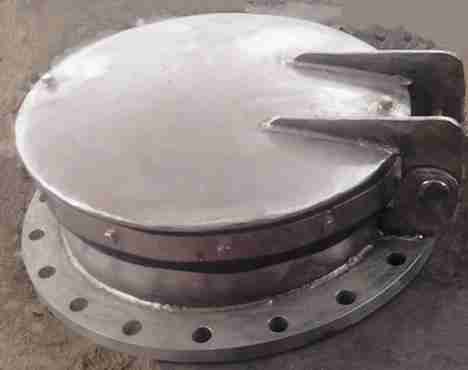

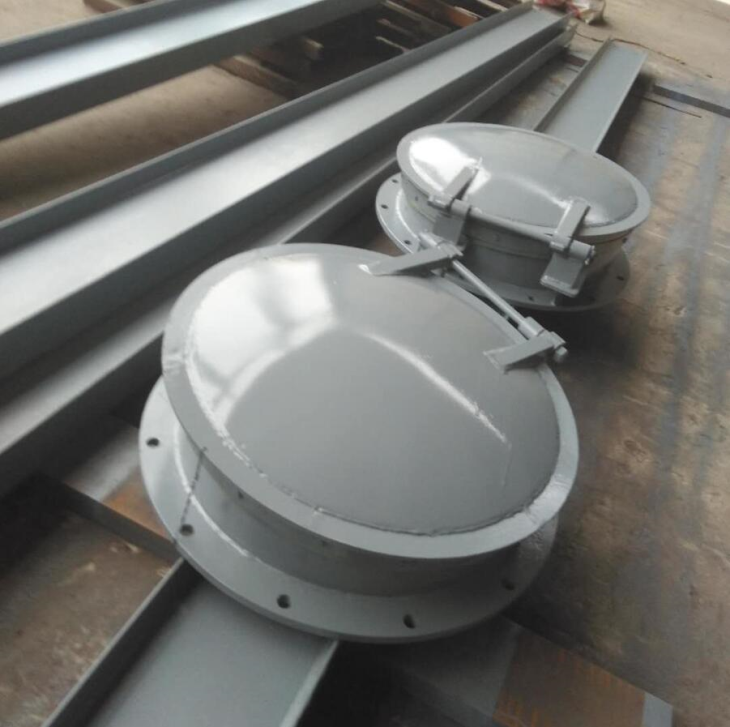

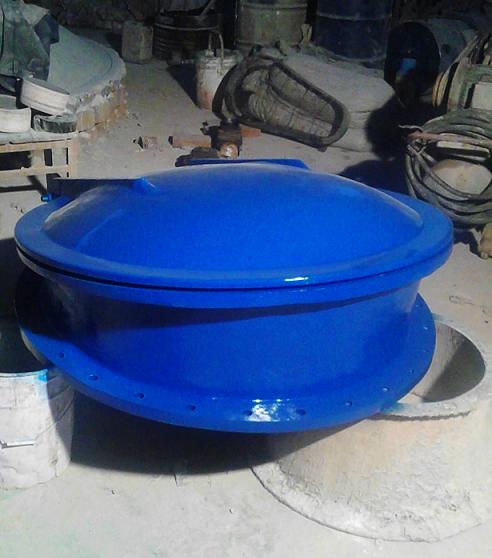

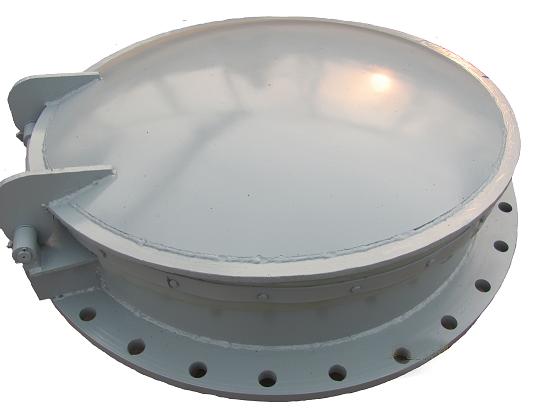

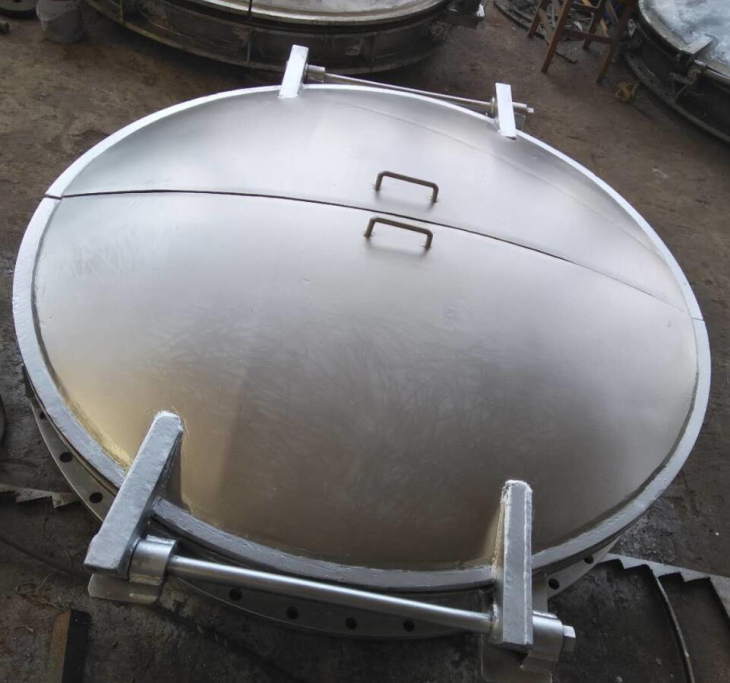

浮箱拍门

浮箱拍门
产品详情

       浮箱拍门是在球壳形拍门基础上经改进提出的一种新型拍门,它吸收了球壳和浮箱式拍门的优点,结构轻巧、运行阻力和闭门撞击力小.依据国内普遍采用的2 m直径拍门,利用水力学和刚体力学原理,分析研究这种拍门的动力学特性,包括它的开启角度、闭门时间和闭门撞击力等。得到DN2000球面浮箱式拍门的最优设计参数。
研究表明:这种拍门较平板或平面浮葙式拍门在水中的浮重小,开启角度大,能有效减小水流阻力、节能省电;第二,它重量轻、转动惯量小,从而使闭前角速度和闭门撞击力减小;第三,因门扇为球面,受力条件改善,其强度、刚度好,有望取代同种规格的其它型式拍门。

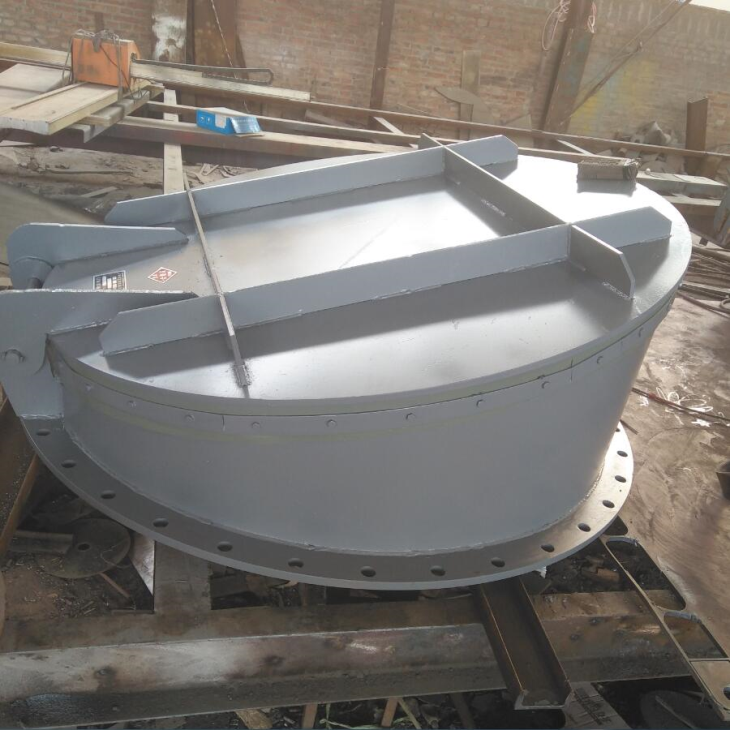

       平面浮箱式拍门是用型钢和钢板焊接而成,目前许多泵站都有采用。这种拍门的主要缺点是耗材多,门扇笨重、受力非对称,安装使用都不方便。球面浮箱式拍门是在球壳形拍门的基础上经改进提出来的,其门扇仅由球面板和腹板焊成,内部是空腔。这种拍门结构轻巧,受力条件和刚度好,能兼收球壳型拍门和平面浮箱式拍门的优点。

浮箱拍门
