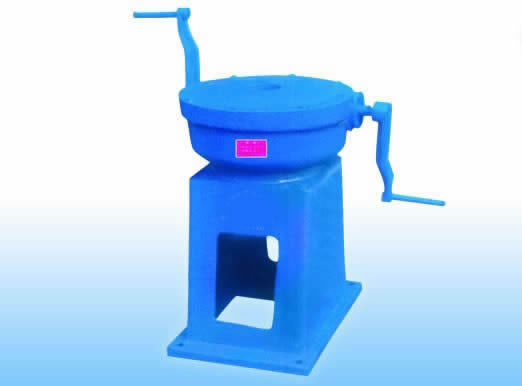

QL型手摇螺杆式启闭机

产品详情
QL型手动螺旋葫芦是一种手动平面门式起重机,也是由人工操作的。提升机的手柄可以自由装卸,高手压小于15 kgf。它的性能可靠。它是中小吨位闸门的理想起重机。
1.安装QL型手摇螺旋葫芦时,必须保持地下室布置180度;葫芦底座与地下室布面之间的接触面积应大于90%;螺旋轴应垂直于闸门平台上测量的水平面;应抬起门板的顶孔和悬挂,以避免螺钉倾斜,从而产生局部应力。和损坏的部分。
2.将QL手动螺旋葫芦放在安装位置。将限位盘放在螺钉上,然后将螺钉从梁的下部拧入机器。螺钉的下部与门连接。
3.安装QL型手动螺旋葫芦的基础必须稳定安全。当基础和基础构件的混凝土强度达不到设计强度时,不得拆除或改变提升机的临时支撑,也不应在混凝土强度未达到试验调整和调试时进行。达到设计强度。
4.安装QL型手摇螺旋葫芦时,根据闸门提升中心线,找到中心,使纵向和横向中心线的偏差不超过正负3毫米,高程偏差不超过正负5毫米。然后倒入第二级混凝土或与嵌入式钢板连接
5.对于QL型手动螺旋葫芦的电气设备的安装,必须符合图纸和说明书的要求,并且所有电气设备都可靠接地。
6.安装QL型手动螺旋葫芦后,需要清理手动螺旋葫芦,修复损坏的防护漆并将油脂倒入其中。
