启闭机闸门的安装,调试和操作
- 2020-03-19-

        启闭机闸门的安装

        1.安装的第一个前提条件是:浇口孔的中心应与启闭机螺杆的预留孔保持在垂直方向上,并且孔口周围的钢板应保持平整以确保其位于同一平面。

        2.所需工具包括:活动扳手,电焊机(包括电源),氧气切割,起吊机,吊装工具和其他辅助工具。

        3.闸板的具体安装方法是:先将闸板孔与预留孔对齐,并确保两个导轨的垂直方向相同,然后再焊接(土建预埋钢板和闸门的底部钢板间断焊接)。焊接后,应第二次浇注浇口,周围应无任何间隙,但不应影响闸门的开启。

        4.启闭机的安装方法:首先,将螺丝从启闭机预留的开口放到闸板的吊耳位置,将螺丝的下端与闸板的吊耳连接(销轴连接),然后分开启闭机底座和电气设备(松开连接螺栓),取出启闭机底座的螺母套,然后从螺丝的上端套上启闭机底座,然后安装螺母以调节底座,调整螺杆和闸门的垂直位置(必须调整到与闸门轴线相同的线),安装电气设备(拧紧连接螺栓),然后将连接钢板焊接在启闭机底座和预埋板上,即完成闸门和启闭机的安装。

        5.测试:安装后开合2-3次,并检查开合时是否灵活可靠。

        调试

        (1)首先,为电气控制箱L1,L2,L3,N三相380V AC‘±10%,50Hz提供三相四线电源

        (2)电气控制箱到启闭机的接线过程:

        ①电源线(电动机)三相380V,加一根地线。

        ②根据控制箱的接线图,将控制线连接到启闭机。

        调试

        ①首先,手动将闸门打开到中间位置,启动电源,然后尝试查看启闭机的正负(拧下启闭机的蜗杆螺母,顺时针旋转蜗杆将其打开,然后逆时针旋转蜗杆将其关闭) ,如果相反,则调整任意两条电机线。注意,打开下开式闸门的方法是相反的。

        ②第二是在关闭状态下关闭闸门。

        操作

        1.首先,打开电气控制箱,检查箱中的原始零件是否完好。在手动操作中,闸门仅需沿指针方向打开和关闭,顺时针打开,否则关闭;

        2.在操作过程中,严禁非工作人员擅自更改限位和线路。

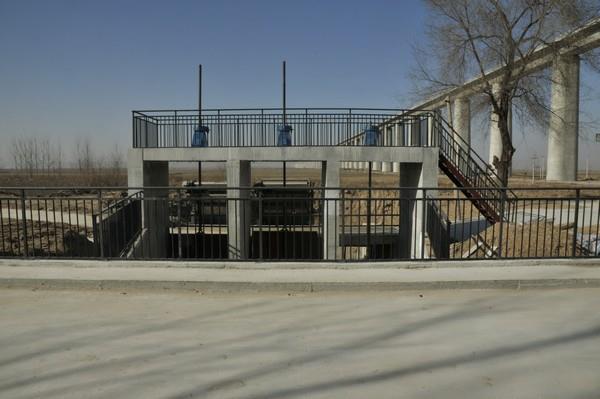

启闭机闸门
